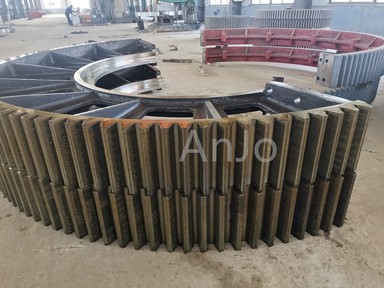

Suur käiguratas

Suur käiguratas viitab tavaliselt suure, mooduli või suhteliselt suure hammastega käikudele, millel on oluline roll mehaanilises ülekandes, seda kasutatakse laialdaselt ka teistes rakendustes, mis vajavad suurt pöördemomenti ja madalat kulude ülemist.

1. Suur käiguratas sobib suure pöördemomendi käigukasti jaoks.
2. Kohandatav vastavalt kliendi joonistele.
3. Seotud ülekandeosad saab varustada, näiteks käigukast, mootor, õlijaam, juhtimissüsteem.
4. Selle võib jagada mitmeks tükiks.



Terasgrupp suur käigujuhtme lõikamine
Töötlemise taust: terase tootmise valdkonnas on Big Gear oluline mehaaniline ülekandekomponent ning traditsiooniline töötlemismeetod on madal tõhusus ja piiratud täpsus.
Töötlemise raskused: suur läbimõõt, keeruline hammaste kuju, hammaste pinna täpsuse ja kareduse kõrged nõuded, traditsiooniline töötlemine on keeruline tagada hammaste kuju töötlemine ja hammaste pinna viimistlus ning töötlemise efektiivsus on madal.
Lahendus: 800 viieteljelise CNC traadilõikamismasinat, kasutades selle viieteljeliste ahelafunktsiooni abil, saab paindlikult reguleerida elektrooditraadi kallutusnurka, et saavutada keeruline hammaste kuju ülitäpse lõikega; Ainulaadne mitme lõikamisprotsess (töötlemata lõikamine, peen lõikamine, sile lõikamine) tagab nii töötlemise tõhususe kui ka pinna kvaliteedi.
Töötlemise efekt: võrreldes traditsioonilise käigu jahvatamisega suurendatakse efektiivsust enam kui 4 0%võrra, hammaste pinna viimistlus ulatub RA0,8 μm ja hammaste kuju konsistentsi oluliselt paraneb.

Ekspordi suure läbimõõduga käigu puurimine
Töötlemise taust: tootmisettevõte eksporditoodete korraldamiseks suure läbimõõduga käigu töötlemise ülesandeid.
Töötlemisraskused: Suure käigukasti läbimõõt on rohkem kui 5 meetrit ja rõnga rõngal tuleb lõpule viia 96 auku, mida on keeruline paigaldada; Iga 96 auku taga asuv poldi nägu tuleb siluda, kuid poldi nägu on hambarõnga sisemises kihis uppunud, tööruum on väga piiratud ja käik on ümmargune kaaretoode, töötlemise ajal on poldi nägu ebaühtlaselt rõhutatud ja tööriista on lihtne purustada.
Lahendus: juurutage suure käigu "Special" draiv, kasutage kõigepealt ülalt üles tõmmata "spetsiaalset" draivi ja seejärel laua alumises otsas, et moodustada tugiplaat kahe nurga raua moodustamiseks, ja paigaldage seejärel tugiplaati pistikupesa hammaste kaldus asendisse, et vältida hammaste rõnga libisemist, ja lõpuks kasutage keeratud kruvirõhuplaadi, et moodustada tihvt; Tehnikud asuvad Workbenchi peal, proovivad keha käigukasti põhja, paigaldatakse tööriistavarras, reguleerida tööriista suunda ja ületada töötlemise ruumi piirang.
Töötlemisefekt: Pärast rasket tööd viidi edukalt läbi suure käigu puurimine ja poldi pinna jahvatamine.

Veski ja muud seadmed Big Gear Hobbingi töötlemine
Töötlemise taust: suure läbimõõdu ja suure raskusega söeveskites, veskites ja tsemendiseadmetes on suured käigud võtmeosad, millel on pikim tootmistsükkel.
Töötlemisraskused: Mooduli M =28 võtmine, hammaste arv z =220, hamba laius b =700 mm ja materjali suur käik ZG42CRMO näitena on töötlemisaeg umbes 30 päeva ja ühe peene veeremise korral ja töötlemise efektiivsus on madal.
Lahendus: peamine protsess on töötlemata pöördumine → konditsioneerimine → liigendi pinna jahvatamine → poolfiniseeritav pöörde → hambaprofiili lõikamine → töötlemata hamba hammas → sekundaarne jahvatusliigese pind → viimistluspööre → viimistlusvarustus. Vahepeal kasutatakse soonte töötlemiseks pisikese hüdraulilise hydraulici hypers -i asemel, leevendades suure hobimismasina tootmisrõhku.
Töötlemisefekt: töötlemise aeg vähendatakse 1/3 või isegi 1/4 originaalist, mis pikendab pliidi kasutusaega ja vähendab pliidi maksumust ilma suurt hobitamismasinat lisamata.

Kaevandamine spiraalse kaldus käigu töötlemisega
Töötlemise taust: kodumaine kaevandamine ja muud tööstusharud on suurendanud nõudlust suure mooduli ja suure läbimõõduga spiraalse kaldus käikude järele, kuid need tuginevad kallile impordile ja pikale tarneajale.
Töötlemisraskused: enam kui 5000kW ülekandevõimsuse korral, moodul, mis on üle 40 mm, käigu läbimõõt üle 2000 mm, on 5, 6 täpsusega spiraalse kaldus käigu tootmise nõuded, masinate spetsifikatsioonid, tööriistad ja kuumtöötluse nõuded väga kõrged.
Lahendus: kodumaise CNC käigu jahvatusmasina kasutamine, lihvimismasin koos Gleason Hammas hamba kontuuri töötlemise meetodiga töötlemiseks.
Töötlemise efekt: seda saab töödelda nii, et see vastaks spiraalse kaldus käigu täpsusele ja elueatele.
